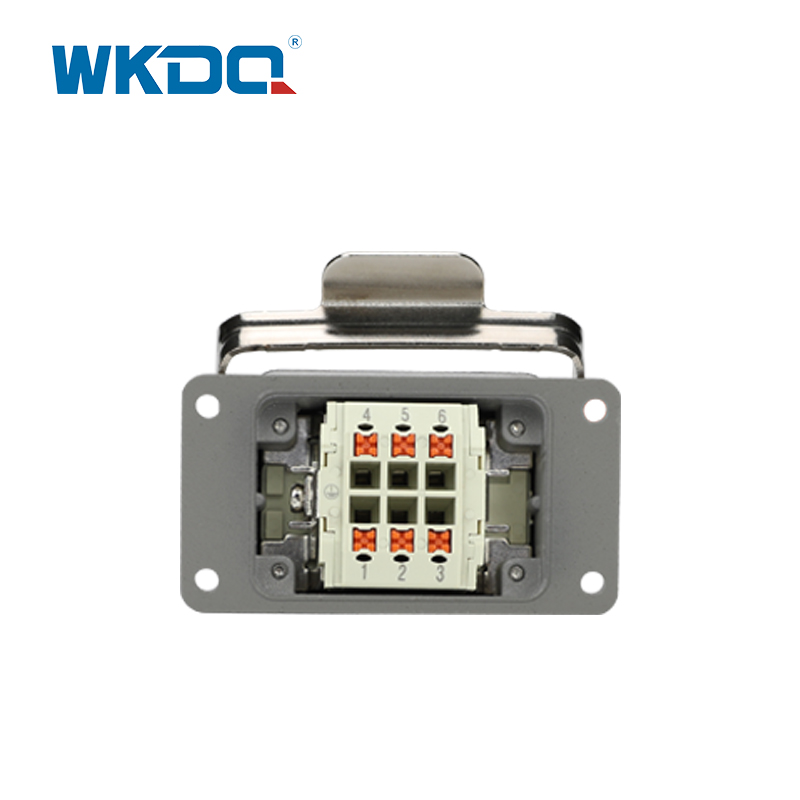

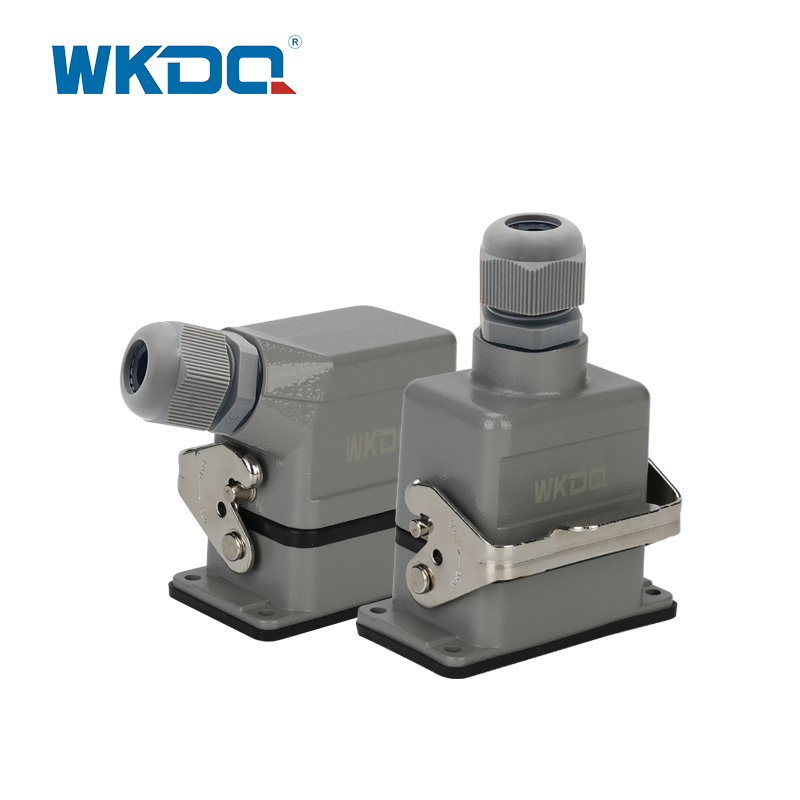

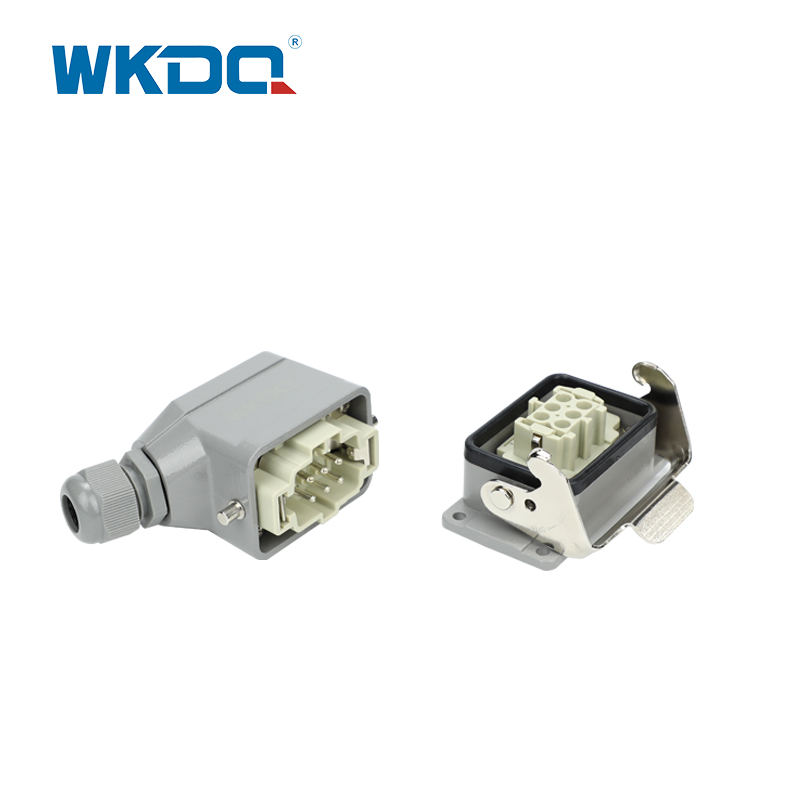

WKDQ WHE06C Heavy Duty-kabelanslutningar Silverpläterade hänvisar vanligtvis till kontakter utformade för krävande tillämpningar som kräver hög ledningsförmåga, hållbarhet och motståndskraft mot korrosion.
WKDQA WHE06C Heavy Duty-kabelanslutningar Silverpläterade är designade för att ge robusta och pålitliga elektriska anslutningar i krävande applikationer. Silverplätering tjänar flera syften:
Förbättrad ledningsförmåga: Silver är en utmärkt ledare av elektricitet. Genom att försilvra kontakterna förbättras den elektriska ledningsförmågan, vilket säkerställer effektiv överföring av elektriska signaler eller kraft.
Korrosionsbeständighet: Silver är känt för sin motståndskraft mot oxidation och korrosion. Silverplätering fungerar som ett skyddande lager, vilket förhindrar att kontakterna korroderar med tiden, särskilt i tuffa miljöer eller när de utsätts för fukt eller kemikalier.
Lågt kontaktmotstånd: Silverplätering hjälper till att minska kontaktmotståndet mellan kontakterna. Lägre kontaktresistans innebär att mindre energi går till spillo som värme, vilket säkerställer bättre elektrisk prestanda och minimerar spänningsfallet.
Hög temperaturbeständighet: Silver har god värmeledningsförmåga och hög smältpunkt. När den används i tunga applikationer där högre temperaturer kan förekomma, hjälper silverplätering kontakterna att behålla sin integritet och elektriska prestanda.
Dessa egenskaper gör kraftiga kabelanslutningar med silverplätering lämpliga för olika industrier, såsom kraftgenerering och distribution, industrimaskiner, flyg, fordon och telekommunikation, där tillförlitliga och effektiva elektriska anslutningar är avgörande. Det är dock viktigt att överväga specifika produktspecifikationer och riktlinjer från tillverkaren för att säkerställa kompatibilitet och optimal prestanda i din specifika applikation.
Nej. | DELNR. | Entry Side | Antal kontakter |
A (mm) |
B (mm) |
C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
Kraftig kontakt Spänning/ström: 500V/16A Yta: Slivpläterad Kontaktmotstånd: â¤1m ΩTvärsnitt: 1,0-2,5 mm² (AWG 18-14) Åtdragningsmoment: 0,5Nm Avisoleringslängd: 7 mm |
||||||||||

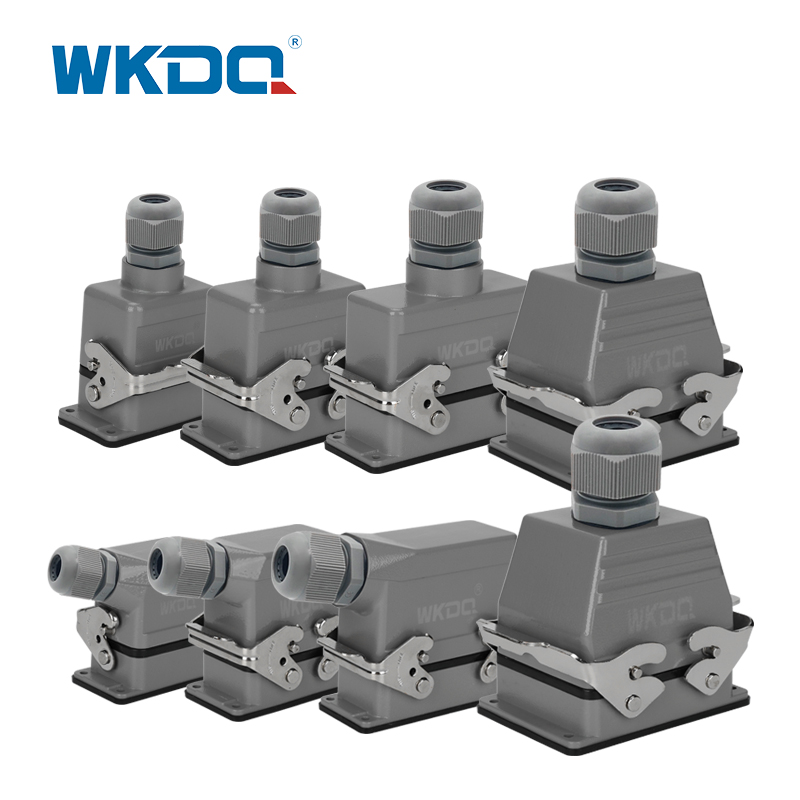

1 | WHE06C | Sidoingång | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 |
2 | WHE06D | Topppost | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 |
3 | WHE10C | Sidoingång | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 |
4 | WHE10D | Topppost | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 |
5 | WHE16C | Sidoingång | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 |
6 | WHE16D | Topppost | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 |
7 | WHE24C | Sidoingång | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 |
8 | WHE24D | Topppost | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 |
9 | WHE32C | Sidoingång | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 |
10 | WHE32D | Topppost | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 |
11 | WHE48C | Sidoingång | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 |
12 | WH48D | Topppost | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 |
